動態電壓恢復器（DVR）
Novtium DVR采用電力電子技術，當系統電壓突然暫降時，DVR能夠?qū)崿F(xiàn)對電壓的快速調節，同時消除電壓三相不平衡，且具有調節電壓偏差，保證輸出電壓無縫連接達到額定值，保護負載正常運行。
--特點
﹒可靠性高，專為工業負載設計
多級保護，電路簡潔，可靠性高，免維護。
﹒系統效率高，響應速度快
效率高達99.2%；保護切換時間不大于2ms；單相、兩相、三相跌落至0%均可治理。
﹒優越的整流器性能 ，無諧波注入
采用第四代絕緣柵雙極型晶體管（IGBT）功率器件和多重保護技術保證設備的可靠性，先進的IGBT綠色整流技術，無諧波注入污染，提高電能利用率。
﹒基于DSP的全數字控制技術 ，可靠性高
采用32位DSP（數字信號處理器），使DVR可由先進的柔性的邏輯算法實現性能和可靠性。
﹒先進的并聯擴容功能 ，模塊化設計
并聯擴容功能在增加DVR系統容量的同時互為冗余備份，進一步提高了電源的可靠性。
﹒配置圖形TFT真彩顯示器的多功能面板
DVR的多功能面板配有8吋圖形TFT顯示器。通過圖形顯示和界面友好的菜單操作系統，用戶容易瀏覽輸入、輸出、負載和運行參數。
﹒免維護，運行成本低
儲能器件可靠性高，無易損件，自耗極小，設計壽命20年。
﹒無需冷卻設備
自耗僅為0.8%，無需冷卻強迫散熱系統。
﹒緊湊的結構設計，占地面積小
緊湊的結構設計極大的減小了對安裝空間和地板承重的要求，使用戶節省了空間和投資，占地面積是傳統UPS的1/2~1/3。
--DVR工作原理
DVR串聯在供電電源和受保護的負載之間，它會持續監測輸入側電源電壓，一旦發現供電電壓偏離額定電壓水平，DVR會通過IGBT逆變器系統產生一個合適的補償電壓注入系統，保證輸出側（即負載側）電壓穩定，確保受保護的負載不受電壓變化的影響。

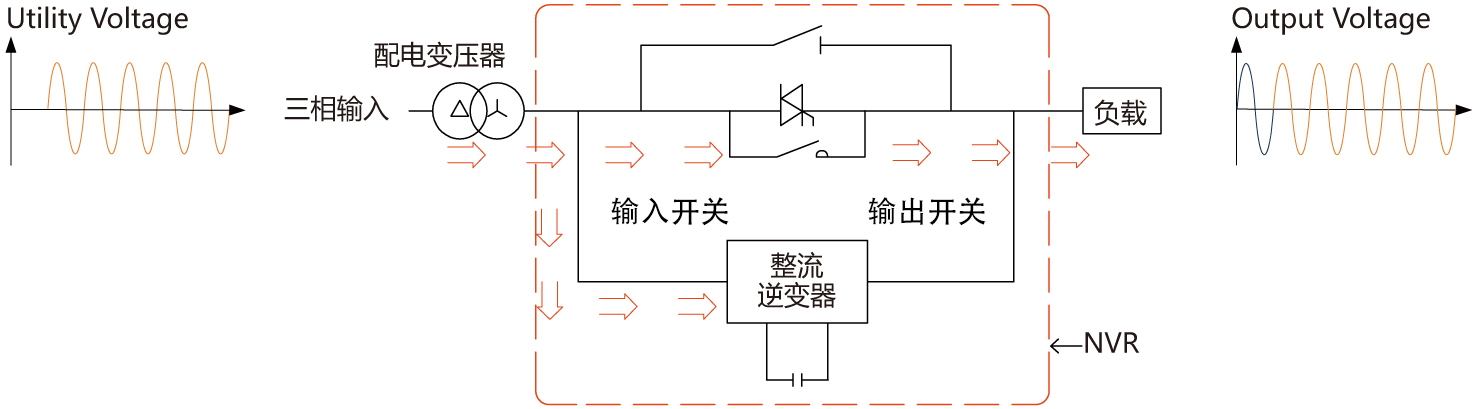

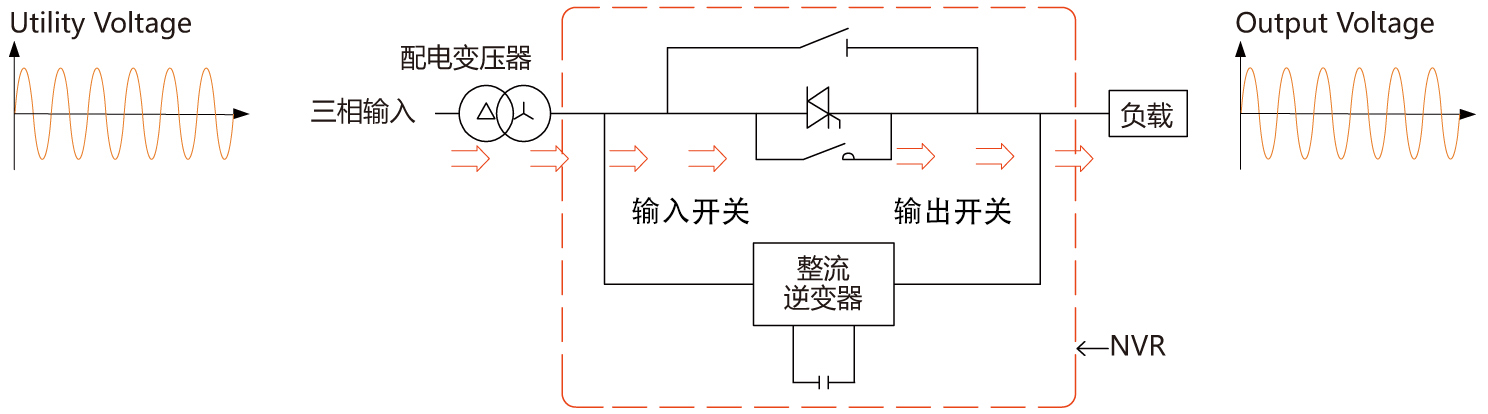

電網電壓在限值內
電網為負載供電（在線模式）時，逆變器休眠，但保持與電網電壓同步，以便在電網擾動時立即動作。

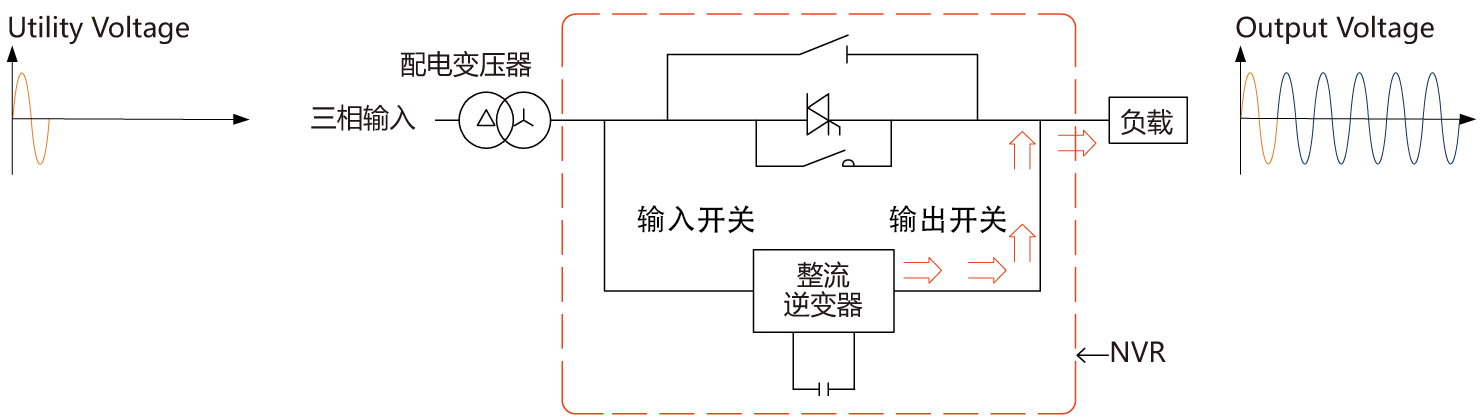

發生電壓暫降
當電網出現擾動瞬間，雙反接晶閘管快速關斷，從而與電網隔離，由逆變器向負載供電。

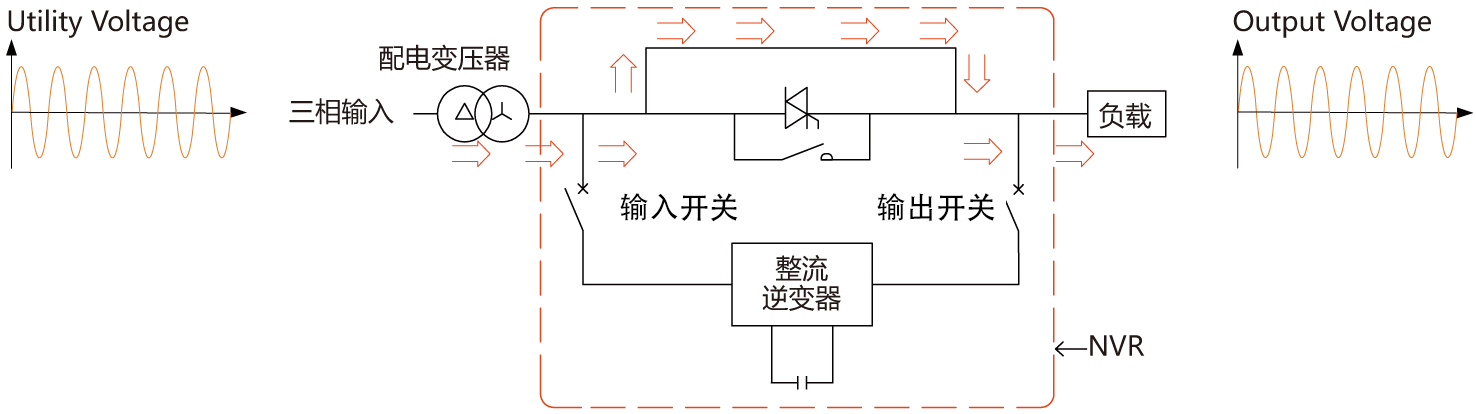

電壓重新穩定
NVR雙反接晶閘管導通，逆變電路關閉，負載將再次由電網供電，整流電路重新對儲能電容充電。
NVR故障或維護的情況下，負載電流將自動轉移到故障安全旁路。即電流將通過并聯于雙反接晶閘管的接觸器或旁路開關，直接向負載供電。
?NVR產品對比
與同類電壓暫降保護產品對比
|
產品 |
剩余電壓 |
保護時間 |
效率 |
保養量 |
服務 |
典型容量上限 |
|
新能動力 NVR |
0% |
400ms |
99.2% |
很少 |
售后支持 能力強 |
4MVA |
|
某品牌 動態電壓調節器 |
＞60% |
2~20s |
98～99% |
很少 |
國內代理 |
1.6MVA |
|
某品牌 動態電壓恢復器 |
0% |
50ms |
98～99% |
很少 |
國內代理 |
0.6MVA |
與同類電壓暫降保護產品對比
|
產品 |
切換時間 |
使用工況要求 |
用途 |
能耗 |
維護費用 |
安全可靠性 |
安裝維護 |
|
新能動力 NVR |
2.2ms |
無 |
適用于 各種負載 |
低 |
低 |
高 |
模塊化設計， 安裝簡便免維護 |
|
快速切換開關 |
20-300ms |
獨立雙回路 |
不適用于 敏感負載 |
低 |
低 |
高 |
安裝條件苛刻 |
|
在線式 UPS |
0 |
無 |
適合用于 斷電保護 |
高 |
高 |
低 |
定期維護、 頻繁更換電池 |
|
延遲脫扣斷路器 |
無保護 |
斷路器保護 型負載 |
不能用于 敏感負載 |
低 |
低 |
低 |
非標準化， 需視工況定制 |
|
規格 |
NVR02 |
NVR02 |
NVR02 |
NVR02 |
NVR02 |
NVR02 |
NVR02 |
NVR02 |
NVR02 |
NVR02 |
||
|
額定容量(S)/kVA |
30 |
50 |
75 |
100 |
150 |
300 |
500 |
750 |
1000 |
1600 |
||
|
額定電壓(Un)/VAC |
208±15% |
|||||||||||
|
電流(In)/A |
83 |
139 |
208 |
278 |
416 |
833 |
1388 |
2082 |
2776 |
4441 |
||
|
主機+旁路尺寸 |
寬800、1400、2000、2800、3400、5200；深800、1000；高2200 （單位：mm） |
|||||||||||
|
儲能尺寸(W*D*H)/mm |
600*800*2200 |
1000*1000*2200 |
1600*1000*2200 |
|||||||||
|
最小剩余電壓 |
0% |
|||||||||||
|
持續時間（Tr） |
0.4~30s，其它可定制 |
|||||||||||
|
對連續暫降的保護 |
可以 |
|||||||||||
|
工作溫度（TC） |
-25~+45℃（40℃以上，每上升1℃，降額2%） |
|||||||||||
|
運行濕度（RH） |
<95%，無凝露 |
|||||||||||
|
工作海拔(H) |
0~3000m(＞2000m，每上升100m，降額1%) |
|||||||||||
|
防護等級（IP） |
IP21，其他防護等級可選 |
|||||||||||
|
IEC污染等級 |
2 |
|||||||||||
|
噪音（NI） |
＜65dB |
|||||||||||
|
顯示 |
8 吋圖形 TFT 真彩顯示器 |
|||||||||||
|
智能通訊 |
Modbus/TCP，網口/485/GPRS |
|||||||||||
|
電網輸入 |
儲能裝置 |
||||
|
工作頻率 |
50/60Hz±10% |
儲能部件 |
超級電容/電解電容 |
||
|
過壓級別 |
III |
過載能力 |
200% |
||
|
效率 |
99.20% |
工作溫度（T C ） |
-25~45℃ |
||
|
過載和短路保護 |
斷路器 |
設計壽命 |
＞20 年（25℃） |
||
|
過載能力 |
150%，維持 60s； |
充電循環壽命 |
＞1000000（超級電容） |
||
|
再充電時間 |
＜45s（超級電容） |
||||
|
負載輸出 |
故障安全旁路 |
||||
|
額定視在功率（S） |
30~1600kVA |
過載能力 |
500% 30s |
||
|
所連負載的相移功率因數（PF） |
0.5 滯后到 0.9 超前 |
接觸器合閘時 |
20ms |
||
|
最大允許電機負載 |
NVR 額定容量的 50%； |
斷路器合閘時 |
80ms（可選） |
||
|
超過 50%的應用，請聯系新能動力 |
冷卻方式 |
自然對流/強迫風冷 |
|||
|
逆變器供電 |
事件記錄 |
||||
|
電壓設定時間 |
1~5ms |
測量方法 |
線電壓 |
||
|
響應時間 |
＜1ms |
檢測周期 |
50μs |
||
|
冷卻方式 |
自然對流/強迫風冷 |
事件日志時間的分辨率 |
10ms |
||
|
輸出頻率 |
50/60Hz±1% |
測量類型 |
根據 IEC61000-4-30 規定的半周期 RMS |
||
|
過載能力 |
150%，持續 30s |
機柜 |
|||
|
電壓畸變（THDu） |
線性負載條件下，THDu＜2.5% |
材料 |
電鍍鋅鋼 |
||
|
電壓不平衡（負序/正序） |
100%非平衡負載情況下＜3% |
顏色 |
可選 |
||
|
保護電流 |
200% |
打開方式 |
鑰匙鎖樞軸門 |
||
|
