配網供電質量優化器ESC
產品描述
技術參數

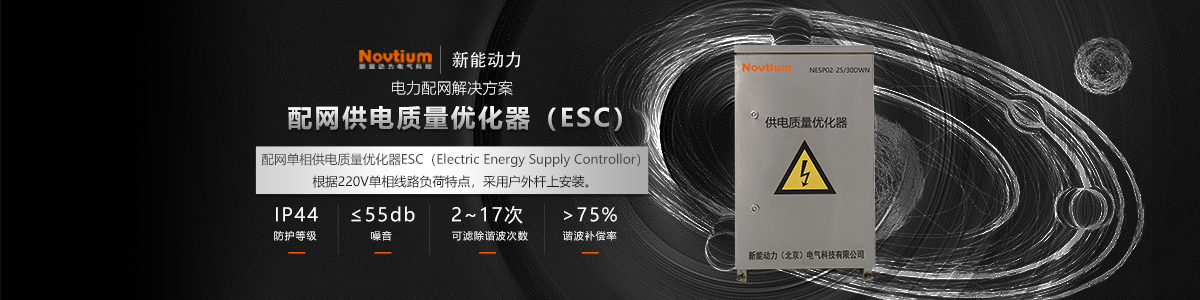

配網單相ESC介紹
新能動力研發生產的配網單相供電質量優化器ESC（Electic Energy Supply Controllor）根據220V單
相線路負荷特點，采用戶外桿上安裝。
不同于傳統的機械調壓或分級調壓設備，其采用新電力電子半導體控制技術跟蹤，響應速度快，
無過電壓風險，同時具備高次諧波濾波及無功無級補償功能，是保障供電系統末端電壓合格率，降低供電線損，
保障供電系統設備安全。
配網單相ESC 特點
采用新半導體技術，整機可靠性高
響應速度快，響應時間小于150 μs
自身功耗低
增加供電容量、降低損耗、凈化電網，提高供電質量，
保障供電電壓合格率
維護方便、箱式結構設計、易于安裝和調試
設計使用壽命20年
模塊采用密封技術，可良好適應惡劣環境，免維護，
運行安全可靠
瞬態穩定電網電壓，消除電網閃變及瞬時跌落，同時
補償無功、諧波
防雨防塵設計，滿足戶外安裝要求
|
規格 |
NES02 |
NES02 |
NES02 |
NES02 |
NES02 |
NES02 |
|
|
額定電壓/VAC |
220 |
||||||
|
額定電流/A |
45.5 |
90.9 |
136 |
45.5 |
68.2 |
90.9 |
|
|
額定容量/kVA |
±10 |
±20 |
±30 |
±10 |
±15 |
±20 |
|
|
輸入電壓范圍/VAC |
220±30% |
220±50% |
|||||
|
額定電網頻率/Hz |
50±10% |
||||||
|
過載電流倍數 |
150%（1min） |
||||||
|
穩壓電子旁路過載倍數 |
500%（5S），2000%（200ms） |
||||||
|
工作效率 |
98.5% |
||||||
|
工作環境溫度 |
-30~45℃ |
||||||
|
運行環境濕度 |
<95％，無凝露 |
||||||
|
冷卻方式 |
強迫風冷 |
||||||
|
防護等級 |
IP44 |
||||||
|
工作海拔 |
0~3000m(＞2000m，需降容使用) |
||||||
|
噪音 |
≤55dB |
||||||
|
通信 |
TCP/IP網口，GPRS，藍牙 |
||||||
|
保護 |
輸出過流保護、直流電壓過壓保護、過補償保護、過溫保護等 |
||||||
|
界面 |
移動終端APP，實時電壓電流數據顯示，參數設定，故障記錄 |
||||||
|
外形尺寸(W*D*H) |
520x210x400 |
550x230x420 |
550x230x420 |
550x230x420 |
580x250x450 |
580x250x450 |
|
|
線制 |
單相兩線（L-N） |
||||||
|
無功調節范圍 |
30%容性與感性 |
50%容性與感性 |
|||||
|
可濾除諧波次數 |
2~17次 |
||||||
|
諧波補償率 |
>75% |
||||||
|
響應時間 |
<150μs |
||||||
|
允許電壓驟升 |
30% |
50% |
|||||
|
允許電壓驟降 |
50% |
75% |
|||||
|
允許電壓閃變寬度 |
2s |
||||||
|
可靠性及壽命 |
設計壽命20年 |
||||||
|
規格 |
NES04-50/30WN |
NES04-100/30WN |
NES04-200/30WN |
NES04-250/30WN |
NES04-315/30WN |
NES04-400/30WN |
|||
|
額定電壓/VAC |
400 |
||||||||
|
額定電流/A |
72 |
144 |
288 |
360 |
455 |
577 |
|||
|
額定容量/kVA |
±50 |
±100 |
±200 |
±250 |
±315 |
±400 |
|||
|
輸入電壓范圍/VAC |
380±30% |
||||||||
|
額定電網頻率/Hz |
50±10% |
||||||||
|
過載電流倍數 |
150%（1min） |
||||||||
|
穩壓電子旁路過載倍數 |
500%（5S），2000%（200ms） |
||||||||
|
工作效率 |
98.5% |
||||||||
|
工作環境溫度 |
-30~45℃ |
||||||||
|
運行環境濕度 |
<95％，無凝露 |
||||||||
|
冷卻方式 |
強迫風冷 |
||||||||
|
防護等級 |
IP44 |
||||||||
|
工作海拔 |
0~3000m(＞2000m，需降容使用) |
||||||||
|
噪音 |
≤55dB |
||||||||
|
通信 |
TCP/IP網口，GPRS，藍牙 |
||||||||
|
保護 |
輸出過流保護、直流電壓過壓保護、過補償保護、過溫保護等 |
||||||||
|
界面 |
移動終端APP，實時電壓電流數據顯示，參數設定，故障記錄 |
||||||||
|
外形尺寸(WxDxH)/mm |
620x500x890 |
750x600x950 |
1100x700x1000 |
||||||
|
線制 |
三相四線 |
|
無功調節范圍 |
30%容性與感性 |
|
可濾除諧波次數 |
2~17次 |
|
諧波補償率 |
>75% |
|
響應時間 |
<150μs |
|
允許電壓驟升 |
30% |
|
允許電壓驟降 |
50% |
|
允許電壓閃變寬度 |
2s |
|
可靠性及壽命 |
設計壽命20年 |
