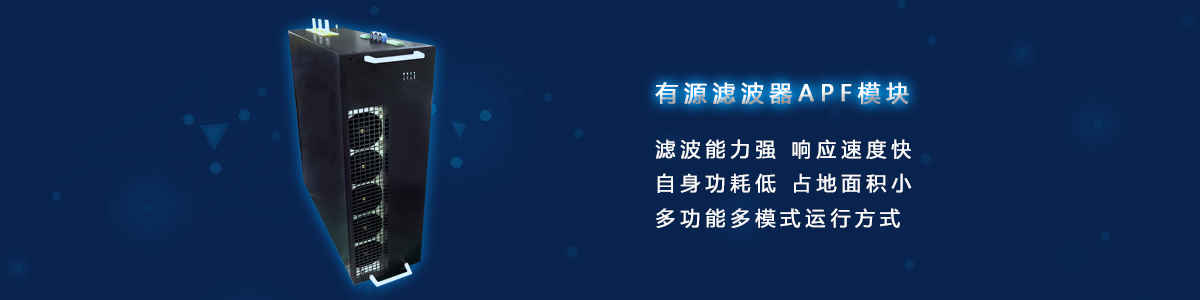

有源濾波器APF模塊
產品描述
技術參數
APF模塊產品介紹
新能動力有源電力濾波器APF具有響應速度快、濾波能力強、安裝靈活、方便擴展的特點，可以滿足不同用戶
的需求。 新能動力APF采用模塊化設計，提高了整機的可靠性，其調節速度快，運行范圍寬，采用多重化、多電平等 PWM技術后大大減小了補償點的載波頻率諧波的含量。APF每個模塊可單獨或同時補償無功、諧波。
APF模塊的特點
APF模塊與通道濾波技術比較
● APF模塊，單臺容量30~200A
● 接口簡單，方便接線，易并聯
● 抑制波動和閃變能力強，阻尼電網震蕩
● 自身諧波低，多單元并聯，紋波自消技術
● 可動態實時濾除2~50次諧波，有效濾除率可達95%
● 自身功耗低，占地面積小
● 獨立風道防塵設計，免維護
● 多功能多模式運行方式
|
規格型號 |
NAPMG04 |
NAPMG04 |
NAPMG04 |
NAPMG04 |
NAPMG04 |
NAPMG04 |
NAPMG04 |
NAPMG04 |
NAPMG04 |
NAPMG04 |
|
額定電壓/VAC |
400 |
|||||||||
|
輸入線電壓范圍/VAC |
380±20% |
|||||||||
|
工作頻率/Hz |
50/60±10% |
|||||||||
|
額定電流/A |
30 |
40 |
50 |
60 |
75 |
100 |
125 |
150 |
175 |
200 |
|
外形尺寸(W*D*H) |
128*410*517 |
185*540*592 |
185*560*668 |
|||||||
|
線制 |
三相三線/三相四線 |
|||||||||
|
工作環境溫度 |
-30~+45℃（40℃以上需要降額使用） |
|||||||||
|
運行環境濕度 |
<95％ |
|||||||||
|
冷卻方式 |
強迫風冷 |
|||||||||
|
防護等級 |
IP20 |
|||||||||
|
工作海拔 |
0~3000m（＞2000m，需降容使用），（高原型0~5000m） |
|||||||||
|
無功調節范圍 |
從額定容性無功到額定感性無功連續可調 |
|||||||||
|
諧波 |
滿足《電能質量公共電網諧波》GB/T 14549-1993 |
|||||||||
|
響應時間 |
≤10ms |
|||||||||
|
智能通訊 |
Modbus、藍牙（其他通訊方式可選配） |
|||||||||
|
可靠性及壽命 |
設計壽命20年 |
|||||||||
|
可濾除諧波次數 |
2~50次 |
|||||||||
|
諧波補償率 |
＞95% |
|||||||||
|
允許電壓驟升 |
1.1 |
|||||||||
|
允許電壓驟降 |
0.5 |
|||||||||
|
允許電壓閃變寬度 |
2s |
|||||||||
|
電磁兼容 |
符合GB 7251-2005(GB/T 7261-2000) |
|||||||||
|
規格型號 |
NAPMG07-50 |
NAPMG07-75 |
NAPMG07-100 |
NAPMG07-125 |
NAPMG07-150 |
NAPMG07-175 |
|
額定電壓/VAC |
690 |
|||||
|
輸入線電壓范圍/VAC |
660±20% |
|||||
|
工作頻率/Hz |
50/60±10% |
|||||
|
額定電流/A |
50 |
75 |
100 |
125 |
150 |
175 |
|
外形尺寸(W*D*H) |
198*570*672 |
|||||
|
線制 |
三相三線 |
|||||
|
工作環境溫度 |
-30~+45℃（40℃以上需要降額使用） |
|||||
|
運行環境濕度 |
<95％，無凝露 |
|||||
|
冷卻方式 |
強迫風冷 |
|||||
|
防護等級 |
IP20 |
|||||
|
工作海拔 |
0~3000m（＞2000m，需降容使用），（高原型0~5000m） |
|||||
|
無功調節范圍 |
從額定容性無功到額定感性無功連續可調 |
|||||
|
諧波 |
滿足《電能質量公共電網諧波》GB/T 14549-1993 |
|||||
|
響應時間 |
≤10ms |
|||||
|
智能通訊 |
Modbus、藍牙（其他通訊方式可選配） |
|||||
|
可靠性及壽命 |
設計壽命20年 |
|||||
|
可濾除諧波次數 |
2~50次 |
|||||
|
諧波補償率 |
＞95% |
|||||
|
允許電壓驟升 |
1.1 |
|||||
|
允許電壓驟降 |
0.5 |
|||||
|
允許電壓閃變寬度 |
2s |
|||||
|
電磁兼容 |
符合GB 7251-2005(GB/T 7261-2000) |
|||||
