有源濾波器APF

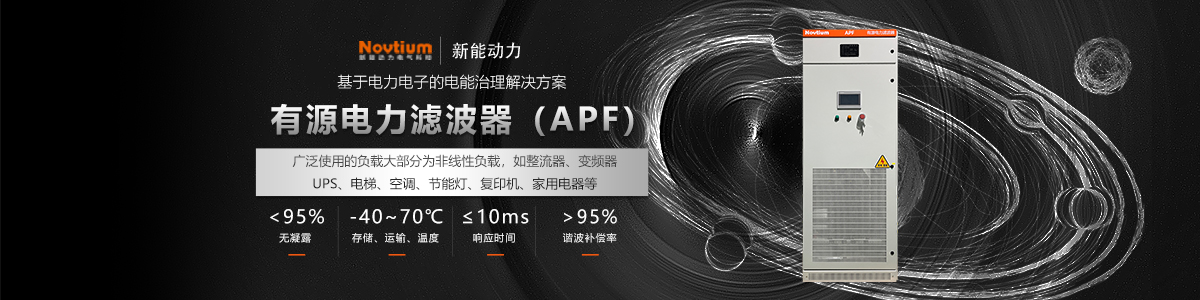

產品描述
技術參數
廣泛使用的負載大部分為非線性負載，如整流器、變頻器、UPS、電梯、空調、節能燈、復印機、家用電器等。這些非線性負載會產生大量諧波電流并注入電網中，使電壓波形產生畸變，對電網和所有后端用戶產生嚴重的危害。另外，沖擊性、波動性負載，比如：電弧爐、焊接設備等，在運行中不僅會產生大量的高次諧波，而且造成電壓波動、閃變和三相不平衡等電能質量問題，嚴重影響了電能的使用效率。
NAP系列有源濾波器APF可動態實時濾除2~50次諧波，有效濾除率達95%，快速治理閃變和電壓波動，且具備很強擴展能力，不同容量的濾波器相互擴展，使得用戶可制定更加靈活的諧波治理方案。
--特點
1.208V，400V，600V，690V，多種電壓等級
2.故障模塊不影響正常模塊的運行，并可帶電更換，可靠性極高
3.可動態實時濾除2~50次諧波，有效濾除率可達95%
4.全響應時間小于10ms
5.更好的治理閃變和電壓波動
6.獨特紋波自消除技術，紋波小
7.穩定可靠性高，設計壽命20年

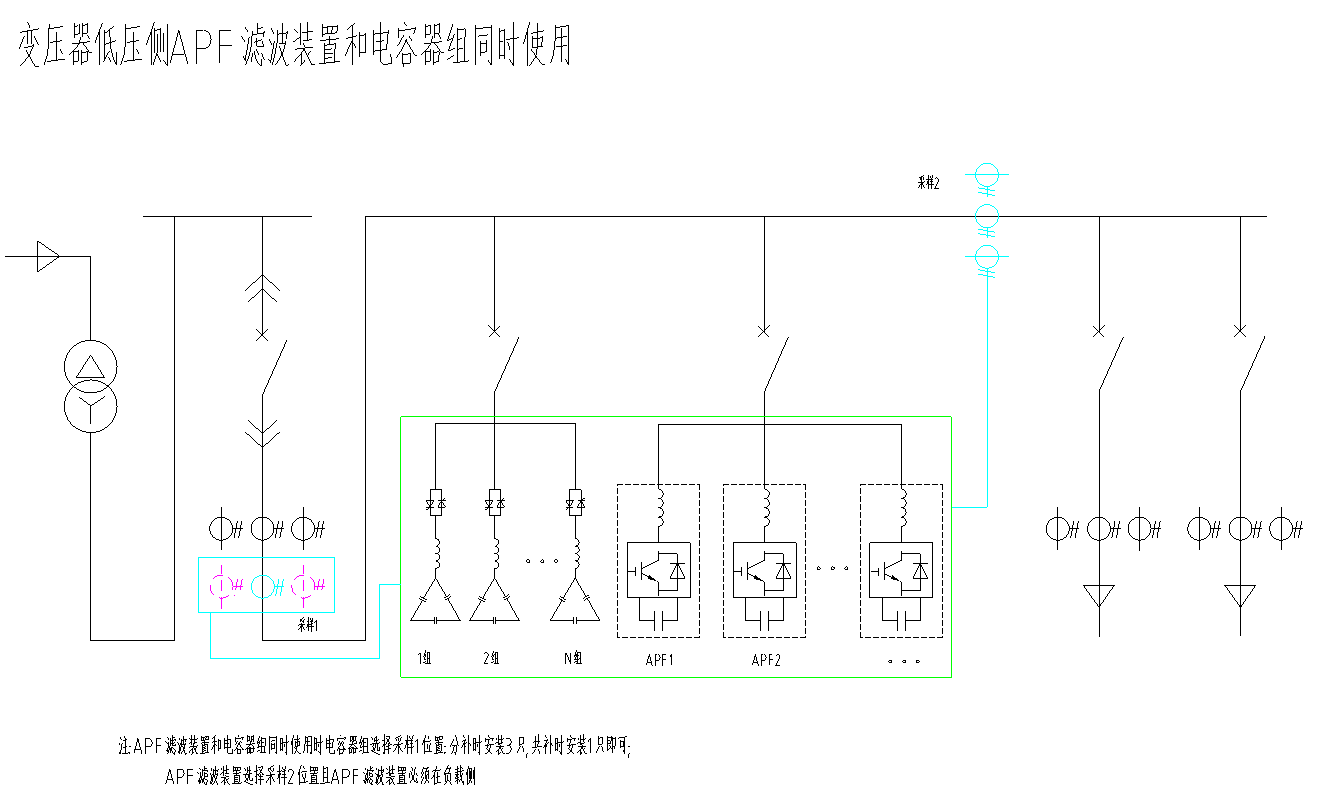

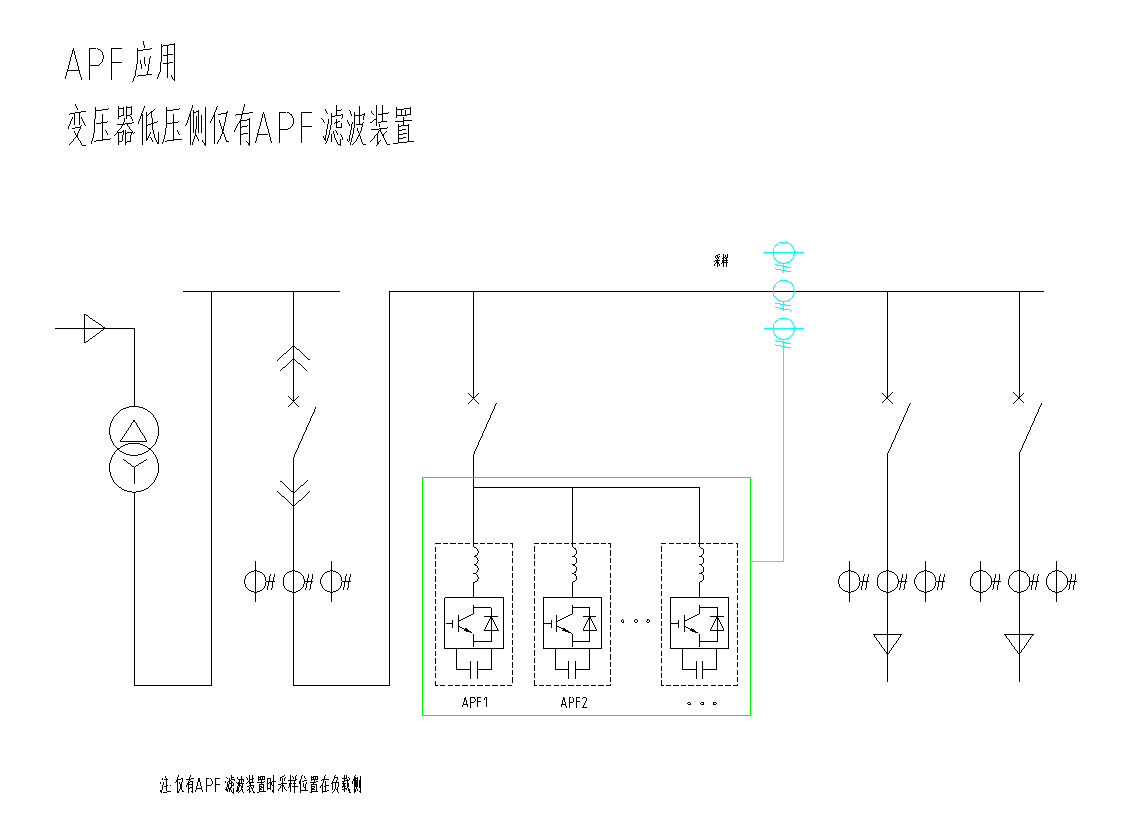

--應用領域
1.電網諧波較大區域用電系統，例如工廠、企業等
2.使用大功率非線性負載、沖擊性負載(例如氣泵等)的生產企業
3.對電網質量要求高的用電系統，例如醫院等
4.需要對無功、諧波和三相不平衡進行綜合補償?shù)挠秒娤到y(tǒng)
5.原有設備改造場所或要求與開關柜并柜安裝的場所
|
規格型號 |
NAPG04-50DF |
NAPG04-75DF |
NAPG04-100DF |
NAPG04-150DF |
NAPG04-200DF |
NAPG04-300DF |
NAPG04-400DF |
NAPG04-500DF |
NAPG04-600DF |
NAPG04-800DF |
NAPG04-1000DF |
NAPG04-1200DF |
||||
|
額定電壓（VAC） |
400 |
|||||||||||||||
|
輸入線電壓范圍（VAC） |
400±20% |
|||||||||||||||
|
工作頻率 |
50/60HZ±10% |
|||||||||||||||
|
額定電流（A） |
50 |
75 |
100 |
150 |
200 |
300 |
400 |
500 |
600 |
800 |
1000 |
1200 |
||||
|
過載電流倍數 |
1.2 |
|||||||||||||||
|
外形尺寸/mm |
600*800*2000 |
800*800*2200 |
1000*800*2200 |
1400*800*2200 |
1600*800*2200 |
|||||||||||
|
線制 |
三相三線/三相四線 |
|||||||||||||||
|
一次進線方式 |
下進線/上進線/并柜母排 |
|||||||||||||||
|
工作環境溫度（℃） |
-25~+45℃(40℃以上需降額使用) |
|||||||||||||||
|
運行環境濕度（%） |
<95％，無凝露 |
|||||||||||||||
|
冷卻方式 |
強迫風冷 |
|||||||||||||||
|
防護等級 |
IP21/IP20 |
|||||||||||||||
|
工作海拔 |
0-3000m（>2000m需降容使用） |
|||||||||||||||
|
可濾除諧波次數 |
2~50次 |
|||||||||||||||
|
諧波補償率 |
>95% |
|||||||||||||||
|
響應時間 |
≤10ms |
|||||||||||||||
|
顯示 |
TFT真彩觸摸屏，實時電壓電流數據顯示 |
|||||||||||||||
|
智能通訊 |
TCP/IP GPRS Modbus |
|||||||||||||||
|
存儲、運輸溫度 |
-40-70℃ |
|||||||||||||||
|
可靠性及壽命 |
設計壽命20年 |
|||||||||||||||
|
電磁兼容 |
符合GB 7251-2005(GB/T T7261-2000) |
|||||||||||||||
|
規格型號 |
NAPG06-100DF |
NAPG06-200DF |
NAPG06-300DF |
NAPG06-400DF |
NAPG06-500DF |
NAPG06-600DF |
NAPG06-800DF |
NAPG06-1000DF |
NAPG06-1200DF |
NAPG06-1600DF |
NAPG06-2000DF |
||||||
|
額定電壓（VAC） |
690 |
||||||||||||||||
|
輸入線電壓范圍（VAC） |
600±20% |
||||||||||||||||
|
工作頻率 |
50±5% |
||||||||||||||||
|
額定電流（A） |
100 |
200 |
300 |
400 |
500 |
600 |
800 |
1000 |
1200 |
1600 |
2000 |
||||||
|
過載電流倍數 |
1.2 |
||||||||||||||||
|
外形尺寸/mm |
600*800*2000 |
800*800*2200 |
1000*800*2200 |
1400*800*2200 |
1600*800*2200 |
2200*800*2200 |
2600*800*2200 |
||||||||||
|
（W*D*H） |
|||||||||||||||||
|
線制 |
三相三線 |
||||||||||||||||
|
一次進線方式 |
下進線 |
||||||||||||||||
|
工作環境溫度（℃） |
-25~+45℃(40℃以上需降額使用) |
||||||||||||||||
|
運行環境濕度（%） |
<95％，無凝露 |
||||||||||||||||
|
冷卻方式 |
強迫風冷 |
||||||||||||||||
|
防護等級 |
IP21/IP20 |
||||||||||||||||
|
工作海拔 |
0-3000m（>2000m需降容使用） |
||||||||||||||||
|
響應時間 |
≤10ms |
||||||||||||||||
|
顯示 |
TFT真彩觸摸屏，實時電壓電流數據顯示 |
||||||||||||||||
|
智能通訊 |
TCP/IP GPRS Modbus |
||||||||||||||||
|
存儲、運輸溫度 |
-40-70℃ |
||||||||||||||||
|
可靠性及壽命 |
設計壽命20年 |
||||||||||||||||
|
電磁兼容 |
符合GB 7251-2005(GB/T T7261-2000) |
||||||||||||||||
